في عالم التعامل مع السوائل الصناعية، تشتهر مضخات الحجاب الحاجز بمتانتها وتعدد استخداماتها وقدرتها على التعامل مع مجموعة واسعة من السوائل، بدءًا من الحمأة اللزجة وحتى المواد الكيميائية المسببة للتآكل. ومع ذلك، حتى العمود الفقري الأكثر موثوقية يمكن أن يستفيد من مكون داعم يعزز أدائه وطول عمره. هذا المكون هو الخزان العازل (أو مخمد النبض)، وهو ملحق غالبًا ما يتم تجاهله ولكنه مهم للغاية.
تستكشف هذه المقالة الوظيفة والفوائد والاعتبارات الرئيسية لتركيب خزان عازل في نظام مضخة الحجاب الحاجز.
على عكس مضخات الطرد المركزي التي توفر تدفقًا سلسًا ومستمرًا، تعمل مضخات الحجاب الحاجز على مبدأ الترددية. تخلق حركة الحجاب الحاجز ذهابًا وإيابًا كميات منفصلة من السوائل التي يتم دفعها عبر خط التفريغ. وينتج عن هذا تدفق نابض أو نابض.
على الرغم من أن هذا النبض متأصل في تصميم المضخة، إلا أنه يمكن أن يسبب العديد من المشكلات المهمة في نظام الأنابيب:
المطرقة المائية: يمكن أن يؤدي التسارع والتباطؤ السريع لعمود السائل إلى حدوث ارتفاعات مدمرة في الضغط، تُعرف باسم المطرقة المائية. يمكن أن يؤدي ذلك إلى الضغط على الأنابيب والتجهيزات والصمامات والأدوات، مما يؤدي إلى فشل الكلال والتسربات.
الاهتزاز: ينقل النبض الاهتزاز في جميع أنحاء النظام بأكمله. قد يؤدي ذلك إلى إرخاء التوصيلات، والتسبب في تآكل الدعامات بشكل مفرط، وإحداث ضوضاء.
قياس التدفق غير الدقيق: تتم معايرة العديد من أجهزة قياس التدفق، مثل أجهزة قياس التدفق التوربينية أو المغناطيسية، لضمان التدفق الثابت. يمكن أن يؤدي النبض إلى قراءة غير دقيقة، مما يؤدي إلى أخطاء في التحكم في العملية وعدم دقة الجرعات.
انخفاض كفاءة المضخة: يجب أن تعمل المضخة ضد موجات الضغط الناتجة عنها، مما يستهلك طاقة أكثر من اللازم.

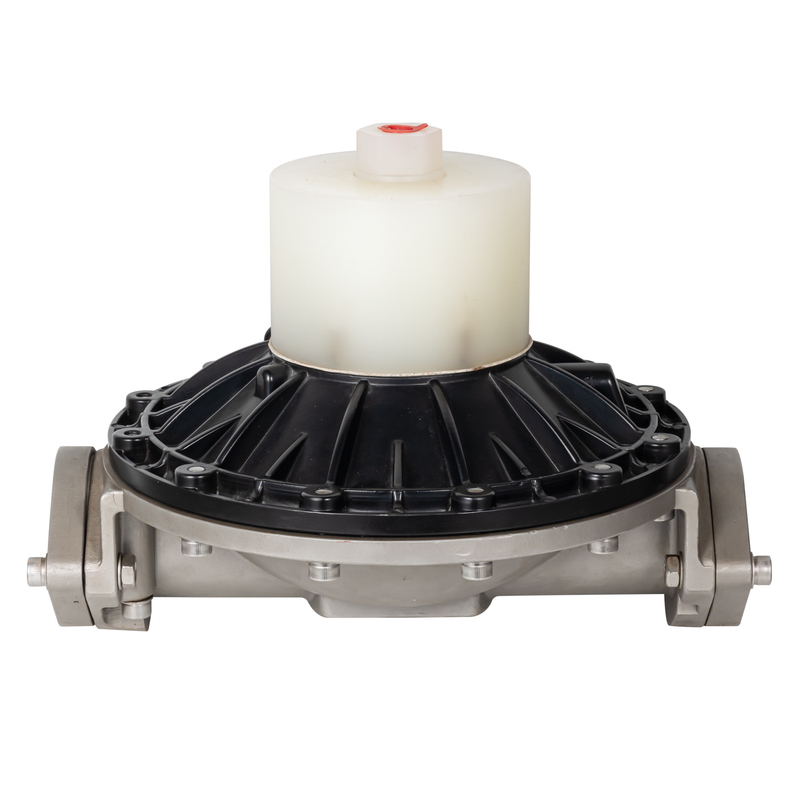

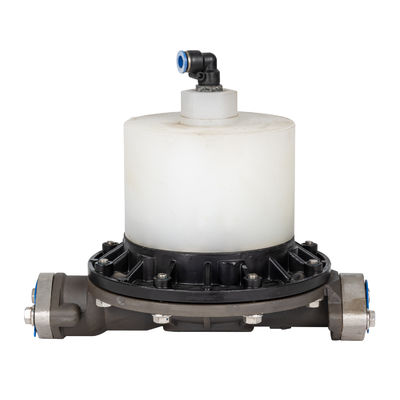

الخزان العازل عبارة عن وعاء مثبت على جانب التفريغ لمضخة الحجاب الحاجز، وهو مصمم لتخفيف هذه النبضات. إنه يعمل على أساس مبدأ بسيط ولكنه فعال: استخدام وسادة غاز قابلة للضغط لامتصاص الطاقة.
يحتوي الخزان العازل النموذجي من نوع المثانة على مكونين رئيسيين:
المثانة المرنة أو الحجاب الحاجز: يفصل السائل الذي يتم ضخه عن غرفة الغاز.
شحن الغاز (عادةً النيتروجين أو الهواء): يتم شحن جانب الغاز مسبقًا إلى ضغط محدد، يتم ضبطه عادةً على 60-80% من متوسط ضغط التشغيل للنظام.
وإليك العملية أثناء التشغيل:
أثناء شوط تفريغ المضخة: تدفع المضخة كتلة من السائل إلى خط التفريغ عند ضغط مرتفع. وبدلاً من انتقال موجة الضغط بأكملها عبر الأنبوب، فإنها تضغط الغاز الموجود في الخزان العازل. تتوسع المثانة، وتمتص ذروة نبض الضغط وتخزن طاقتها.
بين أشواط التفريغ: أثناء دوران المضخة للوصول إلى شوط الشفط، ينخفض الضغط في الخط للحظات. يتوسع الآن الغاز المضغوط الموجود في الخزان العازل، مما يدفع السائل المخزن مرة أخرى إلى الخط.
تعمل هذه الدورة المستمرة لامتصاص الطاقة وإطلاقها بشكل فعال على "تنعيم" قمم وقيعان الضغط الحاد إلى تدفق أكثر صفحيًا وثباتًا.
يوفر تكامل الخزان العازل تحسينات ملموسة عبر النظام بأكمله:
عمر افتراضي ممتد للمعدات: من خلال القضاء على ارتفاعات الضغط الضارة وتقليل الاهتزاز، يتم إطالة عمر خدمة المضخة نفسها، وكذلك الصمامات وأجهزة القياس والمعدات النهائية بشكل كبير.
تدفق أكثر سلاسة: تستفيد العملية من معدل تدفق أكثر اتساقًا، وهو أمر بالغ الأهمية لتطبيقات مثل الجرعات الكيميائية، أو التحليل اللوني، أو أي عملية تتطلب تحكمًا دقيقًا في الحجم.
تقليل الضوضاء والاهتزاز: يعمل النظام بهدوء أكبر مع اهتزاز أقل بشكل ملحوظ، مما يساهم في توفير بيئة عمل أكثر أمانًا وراحة.
تحسين كفاءة المضخة: تعمل المضخة ضد ضغط خلفي أكثر استقرارًا، مما يمكن أن يقلل من استهلاك الطاقة والضغط الميكانيكي على مجموعة نقل المضخة.
دقة محسنة للأدوات: توفر أجهزة قياس التدفق وأجهزة استشعار الضغط قراءات أكثر موثوقية ودقة، مما يؤدي إلى تحسين التحكم في العمليات وسلامة البيانات.
يعد اختيار الخزان العازل المناسب أمرًا بالغ الأهمية لتحقيق الأداء الأمثل. تشمل العوامل الرئيسية ما يلي:
معدل تدفق المضخة (GPM/LPM): تتطلب معدلات التدفق الأعلى سعة خزان أكبر لتخفيف النبضات بشكل فعال.
سرعة المضخة (RPM/SPM): يؤثر عدد النبضات في الدقيقة على كفاءة التخميد المطلوبة.
ضغط تشغيل النظام: يجب أن يتم تقييم الخزان لأقصى ضغط للنظام.
النبض المتبقي المقبول: المستوى المطلوب من سلاسة التدفق سيحدد الحجم النهائي. في التطبيقات الحرجة، قد يكون من الضروري وجود خزانات أكبر أو خزانات متعددة.
غالبًا ما توفر الشركات المصنعة صيغًا أو برامج تغيير الحجم للمساعدة في تحديد حجم الخزان العازل الصحيح بناءً على هذه المعلمات.
في حين أن مضخة الحجاب الحاجز يمكن أن تعمل بدون خزان عازل، فإن تشغيلها بدون خزان يشبه قيادة السيارة بدون ممتصات الصدمات. ستكون الرحلة صعبة، وسوف تتآكل المكونات بشكل أسرع، وسيتم اختراق التحكم. يُعد الخزان العازل استثمارًا بسيطًا وفعالاً من حيث التكلفة ويدفع تكاليفه عدة مرات من خلال حماية المعدات الرأسمالية، وضمان استقرار العملية، وتقليل وقت توقف الصيانة. إنه يحول المضخة النابضة بطبيعتها إلى حل سلس وموثوق وفعال للتعامل مع السوائل، مما اكتسب حقًا لقبه باعتباره البطل المجهول لنظام مضخة الحجاب الحاجز.
